Graphics Explorer versie 3 |  |
 |
 download Graphics Explorer 3.1 |
| download Graphics Explorer 3.0 |
Versie 3.1
De interim variabele v voor parameter functies is naast de grafiek geplaatst.
Versie 3.0
Vergroot coördinatenstelsel: 800 x 800 pixels.
De oude versie is nog [HIER ] te vinden.
De source code lezen? Kijk [ HIER ]

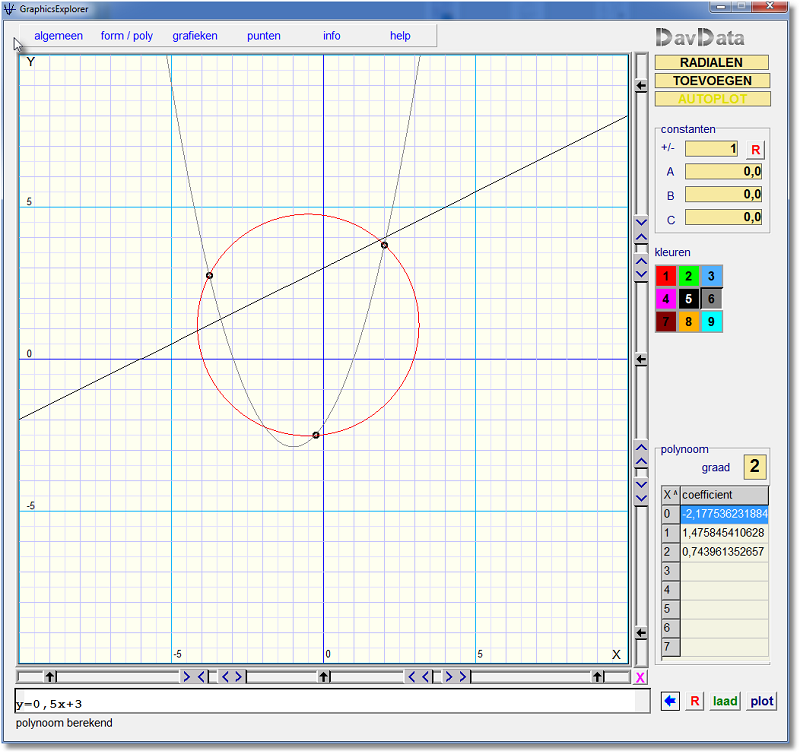

Hieronder staat een iets verkleinde weergave van het programma (versie 3.0):
-
- groter coördinatenscherm van 800 * 800 pixels
- superscript formule invoer: niet meer x^2 maar x2
- formules, instellingen en kleuren worden bewaard in .gxl bestand
Formules kunnen constanten (a,b,c) bevatten, die met een muisklik zijn te wijzigen.
De grafieken passen zich aan, zodat de rol van parameters duidelijk wordt.
Bij gegeven punten in een coördinatenstelsel kunnen lijnen, polynomen, cirkels
of exponentiële functies worden berekend.
Eigenschappen en mogelijkheden
-
- assenstelsel 800 * 800 punten
- kruisdraden met coördinaten in assenstelsel
- grafieken in 9 verschillende kleuren
- scrollen en zoomen met muisklik, x/y onafhankelijk
- punten plaatsen en verwijderen met muisklik of via tabel
- herkent 4 typen functies/vergelijkingen:
| type | voorbeeld | soort | |
|---|---|---|---|
| 1 | y = f(x) | y = 3cos(5x) | |
| 2 | x = f(y) | x = (y-1)^2 | inverse |
| 3 | y = f(v) ; x = g(v) | y = 5sin(2v) ; x = 7cos(3v) | parameter |
| 4 | f(x) = g(x) | (x^2+y^2)(y^2+x(x+10))=40x*y^2 | impliciet |
- polynomen van graad 0..7 invoeren in tabel met coëfficiënten
- bewerkingen op polynomen:
-
- spiegelen
- integreren
- differentiëren
- som, verschil, product
- a,b,c wijzigen met muisklik, grafieken passen zich aan
- een functie type y = f(x) 1..3 maal gedifferentieerd plotten
-
door er simpelweg d:, dd: of ddd: voor te zetten.
Voorbeeld: y = d:sin(2x)
-
door er simpelweg i: voor te zetten.
Voorbeeld: y = i: 5sin(x)
- punten plaatsen met muisklik
- punten in tabel toevoegen/wijzigen/verwijderen
- polynoom van graad 0..7 berekenen door 1..40 punten
- exponentiële functies berekenen door puntenverzameling
| y = a.b^x | y = a.b^x + c | |
| y = a.e^(bx) | y = a.e^(bx) + c | |
| y = e^(ax^2 + bx + c) | ||
- een persoonlijk opschrift in het assenstelsel aanbrengen
- formules en instellingen bewaren
- grafieken naar klembord kopiëren
- besturing met muis of toetsenbord
- in line help documentatie
Installatie
Download Graphics-Explorer door op het download icoon (bliksem) bovenaan deze pagina te klikken.Er is geen installatieprocedure. Kopieer het programma simpelweg naar een map.
Graphics-Explorer is geschreven voor Windows.
De programmeertaal is Delphi.
