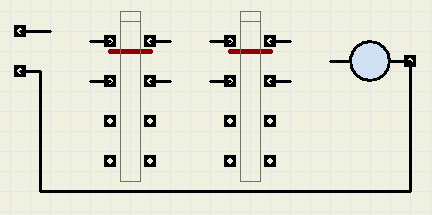

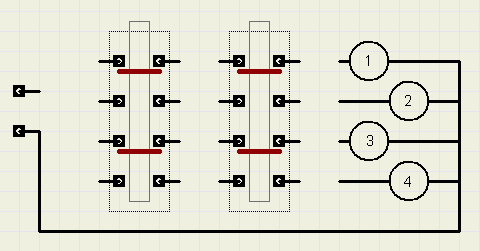

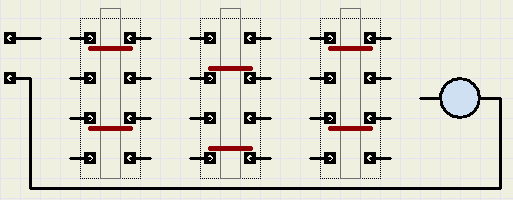

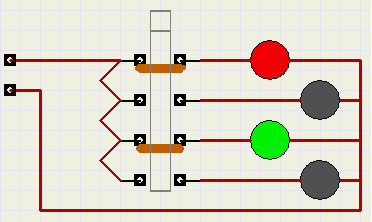

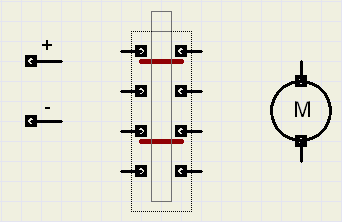

Puzzelen met Schakelaars Schakelaars zijn onderbrekers van stroomkringen. Ze zijn er in soorten en maten. Hieronder zie je een dubbele omschakelaar, links in de "uit" , rechts in de "aan" stand. fig. 1 In de ene stand ("uit) zijn de kontakten 1 en 2 doorverbonden en ook de kontakten 5 en 6. In de andere stand ("aan") zijn doorverbonden de kontakten 3 en 4 en ook 7 en 8. Deze -dubbele- schakelaar kan veel functies vervullen. Als voorbeeld zie je hieronder knipperende lampen. fig. 2 Merk op, dat de schakeling van fig. 2 ook met de helft van de schakelaar is te realiseren, tenzij de stroom door de kontakten moet worden beperkt. 4 lampen Met 2 schakelaars moet 1 van 4 lampen worden aangezet volgens de tabel hieronder: schakelaar 1 schakelaar 2 lamp nr. uit uit 1 uit aan 2 aan uit 3 aan aan 4 fig. 3 Maak de bedrading in orde. Omkering In figuur 4 hieronder zie je een motor (M). De draairichting hiervan is afhankelijk van de stroomrichting. fig. 4 Door indrukken van de schakelaar draait de motor de andere kant uit. Maak de bedrading in orde. Hotelschakeling Het licht in een trappenhuis moet zowel van beneden als boven aan- en uitgeschakeld kunnen worden. Zo'n schakeling heet een hotelschakeling en is te realiseren met 2 halve schakelaars zoals hiervoor beschreven (alleen kontakten 1,2,3,4 zijn nodig). fig. 5 Maak de bedrading in orde. n-punts aan/uit In een lange gang wil men vanaf een groot aantal punten een lamp aan en uit kunnen schakelen.(in fig.6 zijn 3 punten getekend) Dat is met een dubbele omschakelaar te realiseren. fig. 6 Maak de bedrading in orde.
